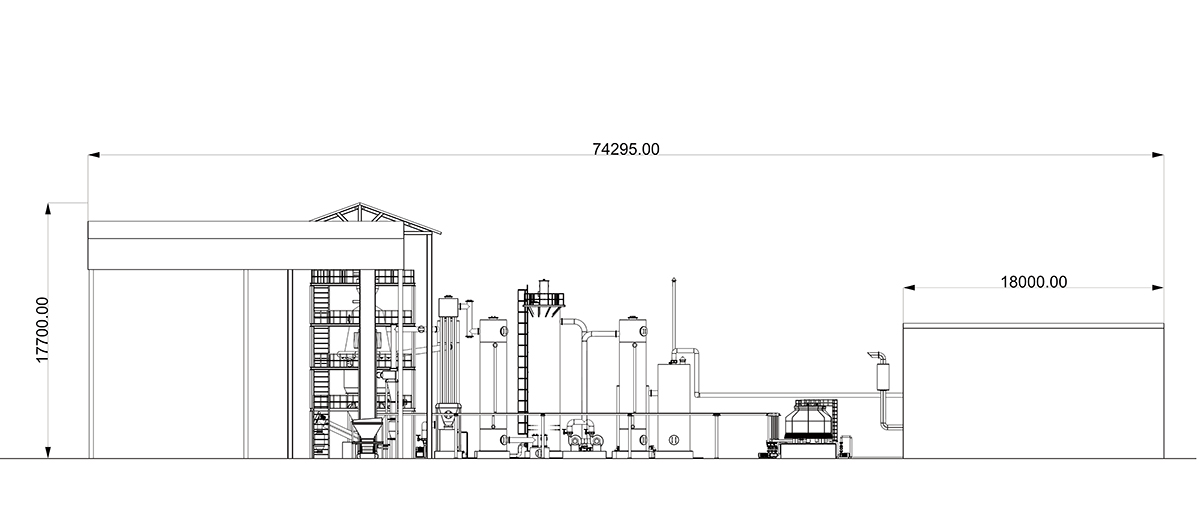

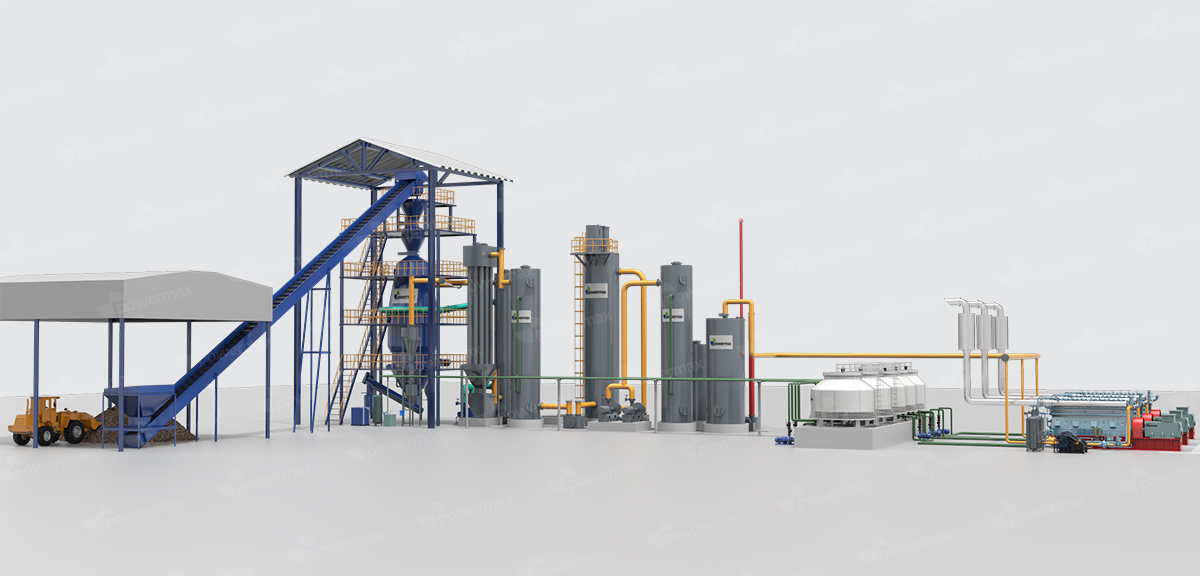

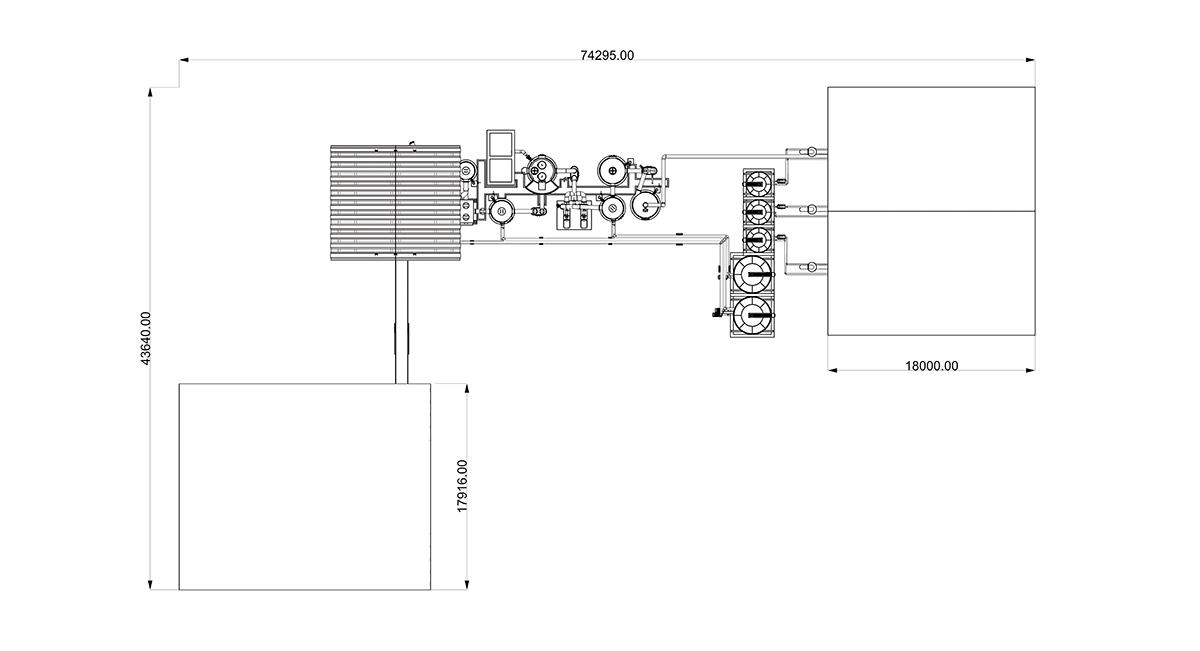

Powermax-TFBG系列生物质气化发电系统

TFBG系列生物质气化发电系统技术规范

产品型号

50TFBG

100TFBG

200TFBG

300TFBG

400TFBG

500TFBG

600TFBG

800TFBG

1000TFBG

1200TFBG

1500TFBG

2000TFBG

额定功率(kW)

50

100

200

300

400

500

600

800

1000

1200

1500

2000

额定频率(Hz)

50/60 HZ

额定电压(V)

220/400/440/6300/6600/11000/13800

气化炉型号

TFBG50

TFBG100

TFBG200

TFBG300

TFBG400

TFBG500

TFBG600

TFBG800

TFBG1000

TFBG1200

TFBG1500

TFBG2000

气化炉类型

双火固定床气化炉（TFBG）

生物质水分要求

≤20%（WB）

生物质尺寸要求

直径：20mm-80mm；长度：10mm-80mm

生物质消耗量(Kg/hr)

50-100

100-200

200-400

300-600

400-800

500-1000

600-1200

800-1600

1000-2000

1200-2400

1500-3000

2000-4000

天然气产量(Nm3/h)

125-150

250-300

500-600

750-900

1000-1200

1250-1500

1500-1800

2000-2400

2500-3000

3000-3600

3750-4500

5000-6000

灰分类型

干灰型/湿灰型

气体净化类型

干式气体净化系统

气体热量

≥1200Kcal/Nm3

气体成分

CO: 15~20%；CO2: 8~12%；CH4: 最高38%；H2: 15~20%；N2：45~50%

发电机组型号

50GFLS

100GFLS

100GFLS

300GFLS

400GFLS

500GFLS

300GFLS

400GFLS

1000GFLS

400GFLS

500GFLS

1000GFLS

发电机组数

1套

1套

2套

1套

1套

1套

2套

2套

1套

3套

3套

3套

　　POWERMAX 生物质气化系统（简称 BGPS）的基本原理是将农林产品和木材加工剩余物（包括稻壳、木粉、树枝、边角料、秸秆、稻草、麦秆、棉秆、果壳、椰子壳、棕榈壳、甘蔗渣、玉米芯等）转化为可燃气体，然后作为燃气发动机的燃料发电。 生物质气化成功地克服了生物质低可燃性和多样性等缺点。
　　生物质气化系统具有占地少、环境友好的特点，是生物质利用最有效的方法之一。

●

第一步是生物质气化，将生物质转化为合成气。

●

第二步是合成气净化。气化炉产生的气体通常含有粉尘、焦炭、焦油等污染物，净化系统将去除这些污染物，以确保燃气发动机的正常运行。

●

第三步是燃气发动机发电，高温废气可通过余热锅炉产生民用或工业用蒸汽或热水，也可考虑使用蒸汽轮机制造燃气-蒸汽联合循环发电厂，从而提高总效率。

可用于POWERMAX：系统的生物质和废物类型：

　　POWERMAX 开发了 50kW 至 1200kW 系列生物质发电机组，并结合了 POWERMAX 先进的气化技术。
　　这些燃气发电机组采用西门子技术的高效发电机、中国顶级品牌的中速燃气发动机（500-1500rmp）以及欧洲先进的发动机控制系统。POWERMAX 生物质气化厂的高性能和发电机组的发电量与传统的锅炉燃烧系统相比，是一种极具竞争力的解决方案。
与其他可再生能源发电系统相比，POWERMAX-BGPS具有以下特点：

●

灵活性

考虑到不同电厂的容量要求，可以使用燃气发动机、燃气轮机甚至余热回收锅炉。保证了较高的发电效率。不同型号的POWERMAX-BGPS系统可用于设计不同容量的生物质发电厂。

●

清洁技术

生物质作为一种可再生能源，可以减少化石燃料产生的二氧化碳的排放。在我们的生物质气化发电系统中，由于低温（700℃- 1200℃），氮氧化物的排放非常有限。

●

经济

POWERMAX-BGPS容量灵活。即使是小型生物质发电厂也是一个有利可图的过程，对土地的要求也更少，这意味着生物质气化发电厂与其他可再生能源相比更具经济性。一般来说，生物质气化发电是可再生能源发电厂中最经济的技术，其成本几乎与小型常规发电厂相当。
